抗震支架創新與應用

 正道瑞特斯工程技術（上海）有限公司

摘  要：鋅鋁鎂鍍層介紹，該鍍層以 Zn、Al、Mg 三元合金為主，按Al含量的不同，可分成“低鋁”、“中鋁”、“高鋁”三大類。圍繞鍍層成分、組織、性能、應用等方面進行了介紹。 正道瑞特斯工程技術（上海）有限公司將鋅鋁鎂鍍層應用在抗震支架上的優勢，同時介紹了快速鎖緊裝置技術四種創新在抗震支架上應用。
關鍵詞: 鋅鋁鎂鍍層; 高耐蝕; 抗震支架;快速鎖緊裝置

我國是一個地震多發國家,全國41%的國土,一半以上的城市位于地震基本烈度7度或7度以上地區。地震發生后會引發災害和次生災害,次生災害包括火災、水淹、氣體泄漏以及建筑物功能損失，由次生災害引起的傷亡與損失甚至比直接災害還大。為此《建筑機電工程抗震設計規范》(GB50981-2014）規定抗震設計烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。近年來各抗震支架生產廠家在支架材質、生產及安裝工藝上進行各種創新, 正道瑞特斯工程技術（上海）有限公司在這幾個方面進行了多項創新。

1鋅鋁鎂鍍層代替熱浸鋅鍍層在抗震支架上應用

正道瑞特斯工程技術（上海）有限公司是將進口鋅鋁鎂鍍層應用在抗震支架上的廠家，這既大大提高了產品的耐蝕性，又提高了產品的質量，同時增強了品牌的美譽度。

1.1鋅鋁鎂鍍層分類

鋅鋁鎂鍍層是指在現有的熱鍍鋅鍍層中添加了一定量的Al、Mg或者在熱鍍鋁鋅鍍層中添加了一定量的Mg元素的鍍層，具有高耐蝕性、高切邊保護性能的特點。最早是由日本的日新制鋼公司在21世紀初研發并且量產，據說開發的目的是為了代替某些不銹鋼的應用場景。國內的鋼廠目前酒鋼、唐鋼和寶武均有生產，隨著產業升級，這將是一種逐漸被廣泛應用的材料。根據含鎂鍍層鋼板進行歸納分析，絕大部分鍍層中鎂Mg含量≤3%，又根據鍍層中鋁含量的不同，將鋅鋁鎂鍍層分成三類:低鋁(wAl＜5%)、中鋁(5%≤wAl≤13%)和高鋁(47% ≤wAl≤57%)。

1.2 鋅鋁鎂鍍層組織
以Zn、Al為主要成分的熱浸鍍鍍層的顯微組織如表1所示，鍍層組織的種類主要受Al、Mg含量的影響。當鍍液不含Mg時，鍍層組織相對簡單，如wAl=0.2%的Gl鍍層為單一的Zn相;wAl=5%的GalfanR鍍層組織為富Zn相和富Al相層片狀分布的亞共晶組織^［1］;wAl= 55%的GalvalumeR鍍層組織包括富Al枝晶、枝晶間富Zn相及少量針狀Si相^［2］。但當鍍液中同時含Al、Mg時，根據Al-Zn、Al-Mg、MgZn 等二元相圖 ^［3］鍍層組織會變得更復雜。在“低鋁”和“中鋁”鋅鋁鎂鍍層中，會出現初生Zn相或初生Al相，以及Zn/MgZn2二元共晶相和Zn/MgZn2/Al三元共晶相。不同 Al、Mg 含量的鍍層截面金相如圖1所示^［4］，隨著Al、Mg含量增加，初生Zn相的體積分?jǐn)?shù)減少，二元和三元共晶相的體積分?jǐn)?shù)增加，共晶相及Zn/Al相局部放大的形貌如圖2所示^［5］。在“高鋁”鋅鋁鎂鍍層中，則會增加MgZn2相和Mg2Si相^［6-7］，典型截面金相如圖3^［7］所示。

表 1 以 Zn、Al 為主要成分的鍍層組織

圖 1 不同 Al、Mg 含量的鋅鋁鎂鍍層截面金相組織

(a) 1% Al-1% Mg;       (b) 2% Al-2% Mg;        (c) 4. 5% Al-3% Mg。

圖 2 鋅鋁鎂鍍層顯微組織

(a) Zn/MgZn2 ; (b)Zn/MgZn2/Al三元共晶; (c)Zn/MgZn2/Al三元共晶局部放大; (d) Zn /Al。

圖 3 “高鋁”鋅鋁鎂鍍層截面金相

1.3鋅鋁鎂涂層的優越性

（1）平面耐蝕性

鋅鋁鎂鍍層具有顯著優于鍍鋁鋅和熱鍍純鋅的平面耐蝕性。在中性鹽霧試驗條件下，鋅鋁鎂鍍層出現紅銹的時間比相同鍍層厚度的鍍鋁鋅鍍層平均延長了50%以上。在循環腐蝕試驗條件下，鋅鋁鎂鍍層出現紅銹的時間比相同鍍層厚度的GL鍍層延長了近幾十倍。

 （2）切口耐蝕性

鋅鋁鎂鍍層的切口耐蝕性顯著優于鍍鋁鋅鍍層。在中性鹽霧試驗條件下，鋅比指數越大，鋅鋁鎂鍍層比鍍鋁鋅鍍層切口耐蝕性提高的幅度越大。

（3）沖杯耐蝕性

在中性鹽霧試驗條件下，鋅鋁鎂鍍層沖杯紅銹時間約比鍍鋁鋅鍍層提高一倍。

（4）折彎耐蝕性

在中性鹽霧試驗條件下，鋅鋁鎂鍍層折彎后的耐蝕性約比鍍鋁鋅鍍層提高一倍。

（5）自動修復

鋅鋁鎂鍍層的另一主要優點是鍍層具有一定的自愈性，在鍍層有破損的情況下或者是在切口位置，鍍層的腐蝕產物會覆蓋到破損或切口表面， 從而具有更優異的耐切口腐蝕性和耐膜下腐蝕性。

（6）易加工，節省人工

對比傳統熱浸鍍鋅支架復雜工藝流程，鋅鋁鎂支架鍍層后直接切割使用，綜合成本低，性?xún)r(jià)比高，表面光滑美觀。

（7）摩擦因數低，減少模具損耗

鋅鋁鎂鍍層的摩擦因數較低，且十分穩定。鋅鋁鎂鍍層低的摩擦因數、穩定的摩擦特性，對沖壓非常有利，可以減少鍍層磨損量，從而大大降低模具的清潔頻率，提高沖壓效率。

正因?yàn)殇\鋁鎂鍍層有諸多優點，目前主要用在汽車工業上，隨做產業升級鋅鋁鎂鍍層材料在家電行業、光伏行業以及建筑幕墻大量應用，正道瑞特斯工程技術（上海）有限公司將鋅鋁鎂鍍層應用到抗震支架上是一個創舉，鋅鋁鎂抗震支架比鍍鋅支架價格高5%左右，但是使用壽命卻要長十幾倍，是性?xún)r(jià)比很高的一種產品。首先增強了支架耐腐蝕性，延長了產品使用壽命，其次由于鋅鋁鎂鍍層有自我修復功能，支架在運輸和施工中有一些破損劃傷也會自我修復。支架在切割時，鍍鋅支架切割面需要防腐處理，而鋅鋁鎂無需防腐處理可以自我修復，為施工帶來極大方便。鋅鋁鎂抗震支架可以代替不銹鋼支架大量應用于生物醫藥、電子產業等高端產業，也可以應用于石油化工等腐蝕性行業，也可以大量應用于鐵路、隧道、公路交通以及城市地下管廊工程，具有非常廣闊的應用空間。

2快速鎖緊裝置技術在抗震支架上應用

抗震支架安裝快速、高效、安全一直是抗震支架行業的一道難題。 正道瑞特斯工程技術（上海）有限公司在抗震支架生產和施工中，反復試驗，努力創新發明創造了快速鎖緊裝置技術，既保證了抗震支架施工安全，同時又提高施工功效50%以上大大降低了施工成本。

2.1快速鎖緊裝置技術——定扭螺栓

  建筑中抗震支架安裝高度一般在4米以上,最高的達到9米甚至十幾米以上,安裝工人技術熟練程度不同,無法保證支架安裝螺栓緊固程度達到設計及規范要求。這樣就達不到抗震的目的。常規做法是使用測扭矩扳手安裝螺栓,這樣對測力扳手的精確度要求比較高,施工時速度必然降低,工人操作難度大。為此正道瑞特斯發明了一種定扭矩螺栓。常規抗震支架螺栓緊固扭矩在32N.m以下,我們?cè)诼菽钢霞庸ひ粋€(gè)長14±0.50mm, 直徑為5.9±0.50mm小螺母,安裝時工人只要將螺母之上的小螺母擰斷就能保證扭矩力達到了32N.m，這樣不僅優質高效，而且避免了監理復驗時要重新登高復測的風險，2019年12月被國家知識產權局授予實用新型專利。

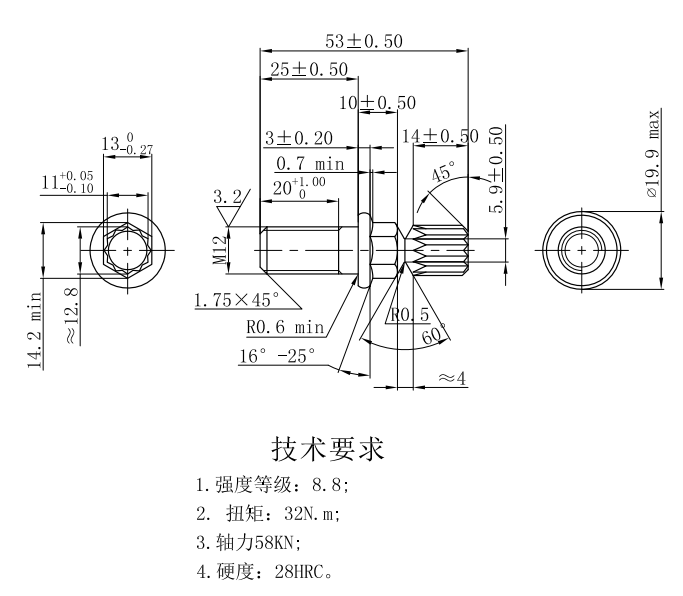

圖 4 定扭矩螺栓圖

2.2快速鎖緊裝置技術——磁性墊片

一般抗震支架安裝時高空作業，需要兩人配合安裝。配合不協調時螺絲墊片容易從高空中掉落，砸中下方的施工人員或設備，給人員和設備造成損害。為此正道瑞特斯工程技術（上海）有限公司發明了一種磁性墊片，四角采用磁鋼，可以吸附1kg的重量，防止螺絲掉落，同時施工時只要單人就能實施，這樣安全系數高，方便安裝，大大提高工人的安裝效率。

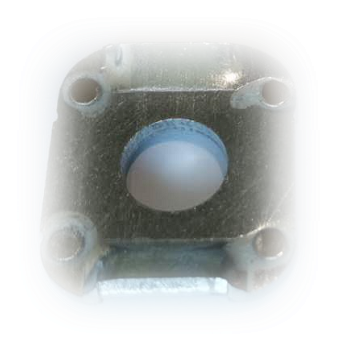

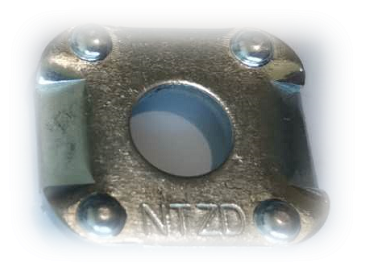

圖 6 磁性墊片圖片

2.3快速鎖緊裝置技術——連接件翻邊設計

抗震及組合支架不容許現場焊接，為此支架生產時要配套生產許多不同的連接構件。目前抗震支架廠家生產的連接構件都是平面連接的，這樣既不能保證連接精度，同時又容易上下左右滑動，為此正道瑞特斯工程技術（上海）有限公司在加工連接件時，為連接件的兩邊加工一個5mm的翻邊，對型鋼具有抱合作用，增強受力，保證了支架的穩定性。這樣左右抱合更加牢固，力學結構更穩定，大大提高安全系數。

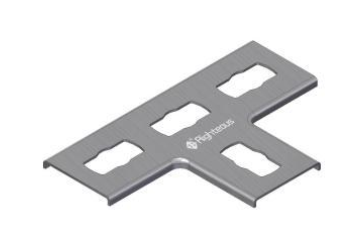

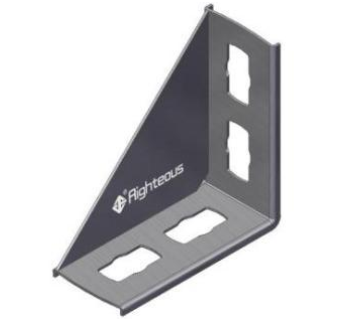

圖 7 連接件翻邊圖片

2.4快速鎖緊裝置技術——藍色阻尼材料

安裝抗震支架時為了防止螺栓松動，一般加防松彈簧墊片。這樣既增加了安裝成本（彈簧墊片的價格），而且不可重復利用。為此正道瑞特斯工程技術（上海）有限公司受到德國汽車工業防震螺絲的啟發，引進德國HENKEL公司一種預涂螺絲固定劑系技術。其預涂式化學膠系以特殊技術將環氧樹脂包裝在微膠囊內，將之涂布在螺牙上，在鎖付時擠破微膠囊，發生化學反應，提供適用于常溫與高溫等級的防松防漏機能。這種防松螺栓產品在汽機車、機械五金、農機、電機等工業上廣泛被采用。 正道瑞特斯工程技術（上海）有限公司引進后加以改進形成自己的生產技術，它具有強力的防松機能，可根據客戶的需求設計防松扭力和加工位置，并具有重復拆卸使用功能。涂布范圍包括半周90°-180°、對邊180°-360°、全周360°。它兼具調整定位、防漏及放松功能，安裝時無需減震彈簧墊圈，提高安裝效率，降低施工成本。

圖 9防松螺栓圖片

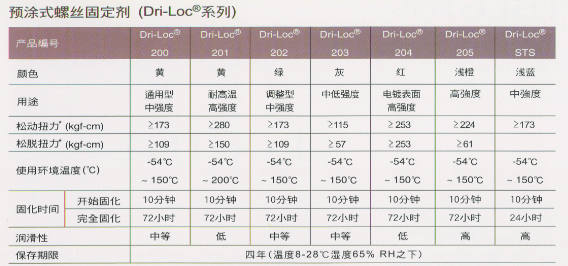

表2預涂式螺絲固定劑（Dri-LocR）系列

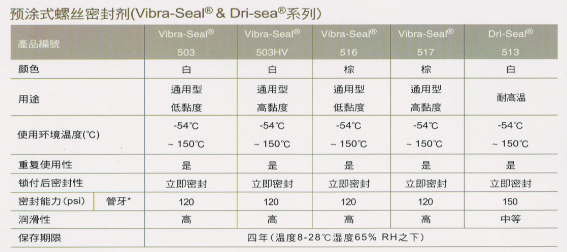

表3預涂式螺絲密封劑（Vibra-SealR&Dri-sealR）系列

參考文獻:

［1］ Galvainfo Center．Zinc－5% aluminum alloy-coated steel sheet［EB /OL］[2016-11-18］http://www.galvinfo.com ;

［2］ Galvainfo Center．55% aluminum-zinc alloy-coated steel sheet［EB /OL］[2016-11-18］http://www.galvinfo.com ;

［3］ 梁基謝夫．金屬二元系相圖手冊［M］ 郭青蔚，譯．北京: 化學工業出版社，2009;

[4］ Hackl A，Antrekowitsch H，Zunko H，et al．Development of Zn－Al-Mg-alloys for continuous hot dip galvanising of hot rolledsteel strip［C］// Proceedings of EMC 2009. Kyoto: 2009;

［5］ Oh M S， Kim S H，Kim J S，et al．Surface and cut－edge corrosion behavior of Zn-Mg-Al alloy-coated steel sheets as a function of the alloy coating microstructure［J］．Metals and Materials International，2016， 22( 1): 26;

［6］ Liu Q，Willianms J，Nolan D，et al．Development of Mg－containing 55% Al-Zn coated steel for building applications ［C］//Proceedings of 10th International Conference on Zinc and Zinc Alloy Coated Steel．Toronto， Ontario: Galvatech， 2015: 208;

［7］ Li J X， Herso D M．Morphology  of  55%  Al-Zn coating and theAl-Zn coating with Mg addition

［C］//Proceedings of 10th International Conference on Zinc and Zinc Alloy Coated steel Toronto，Ontario: Galvatech，2015: 852.
