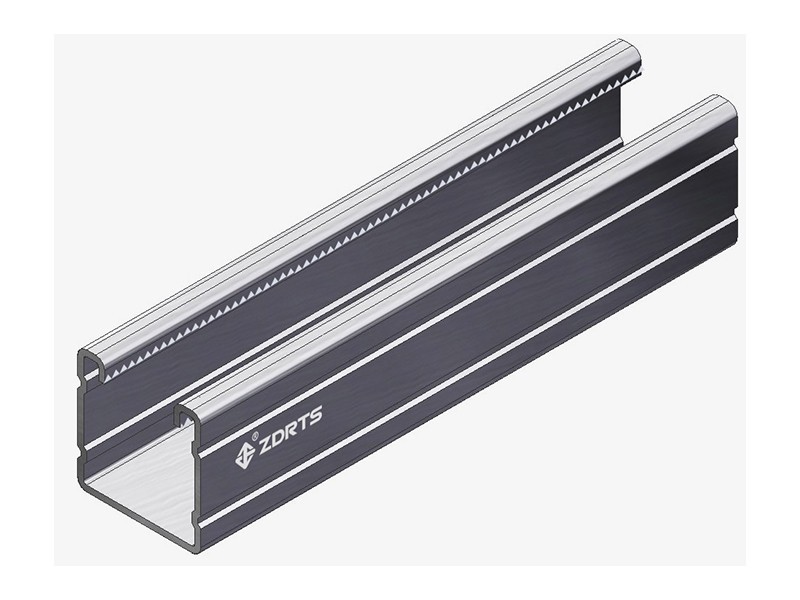

【長度】：3/ 6 meters
【厚度】：2.0mm
【外形】：41x41mm帶棱
【材質】：Q235B/Q345B
規格可以按照需求定制
021-68381285
正道瑞特斯
成品支架系統解決方案
正道瑞特斯
成品支架系統解決方案
正道瑞特斯
成品支架系統解決方案
所示荷載值遵循冷彎薄壁型鋼結構技術規范GB50018
并使用Min屈服強度Fy為200MPa
所示結果按照均布荷載，兩端簡支，同時撓度值對應大應力值
|
跨度 |
250 | 500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | |
|
推薦設計值（KN） |
Q235B | 7.25 | 3.55 | 2.25 | 1.75 | 1.40 | 1.15 | 1.00 | 0.85 | 0.75 | 0.65 | 0.60 |
0.55 |
|
Q345B |
9.85 |
5.15 |
3.25 | 2.50 | 1.95 | 1.70 | 1.40 | 1.25 | 1.10 | 1.00 | 0.90 | 0.80 | |
|
max撓度 |
Q235B |
0.20 | 0.60 | 1.30 | 2.50 | 3.90 | 5.50 | 7.70 | 9.80 | 12.50 | 15.00 | 18.60 | 22.40 |
| Q345B | 0.20 | 0.60 | 1.30 | 2.50 | 3.90 | 5.50 | 7.70 | 9.80 | 12.50 | 15.00 | 18.60 | 22.40 | |
