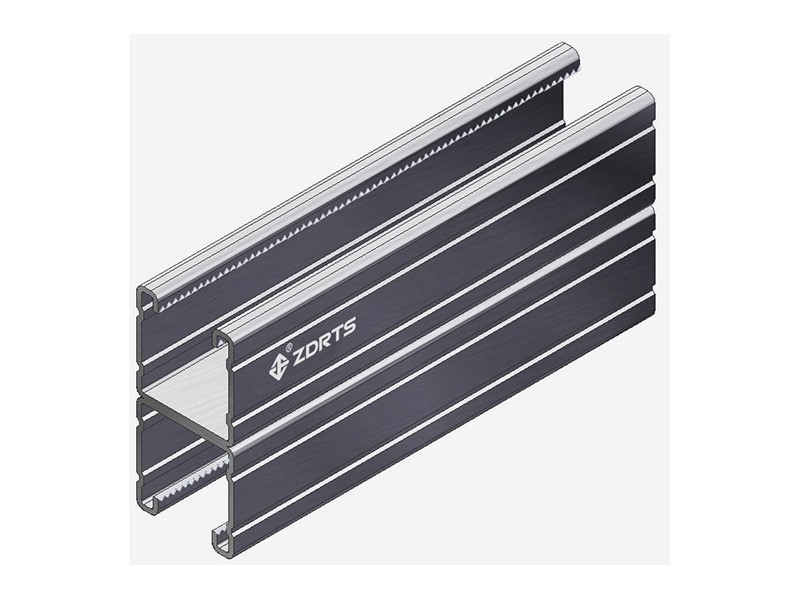

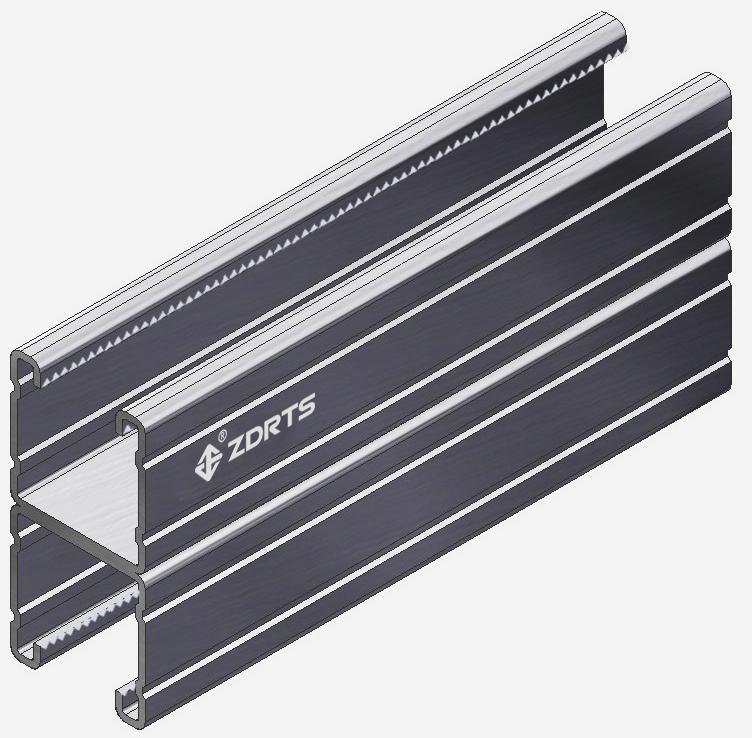

【長度】：3/ 6 meters
【厚度】：2.0mm
【外形】：82x41mm帶棱
【材質】：Q235B/Q345B
規格可以按照需求定制
021-68381285
正道瑞特斯
成品支架系統解決方案
正道瑞特斯
成品支架系統解決方案
正道瑞特斯
成品支架系統解決方案
所示荷載值遵循冷彎薄壁型鋼結構技術規范GB50018
并使用Min屈服強度Fy為200MPa
所示結果按照均布荷載，兩端簡支，同時撓度值對應大應力值
|
跨度 |
250 | 500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | |
|
推薦設計值（KN） |
Q235B | 17.00 | 9.00 | 6.00 | 4.50 | 3.50 | 2.80 | 2.50 | 2.20 | 1.95 | 1.75 | 1.50 |
1.40 |
|
Q345B |
25.00 |
12.50 |
8.50 | 6.35 | 5.00 | 4.25 | 3.65 | 3.15 | 2.80 | 2.55 | 2.30 | 2.10 | |
|
max撓度 |
Q235B |
0.10 | 0.30 | 0.70 | 1.20 | 1.80 | 2.50 | 3.60 | 4.70 | 6.00 | 7.50 | 8.60 | 10.50 |
| Q345B | 0.10 | 0.40 | 0.90 | 1.70 | 2.60 | 3.80 | 5.20 | 6.70 | 8.60 |
10.70 |
13.00 | 15.50 | |
