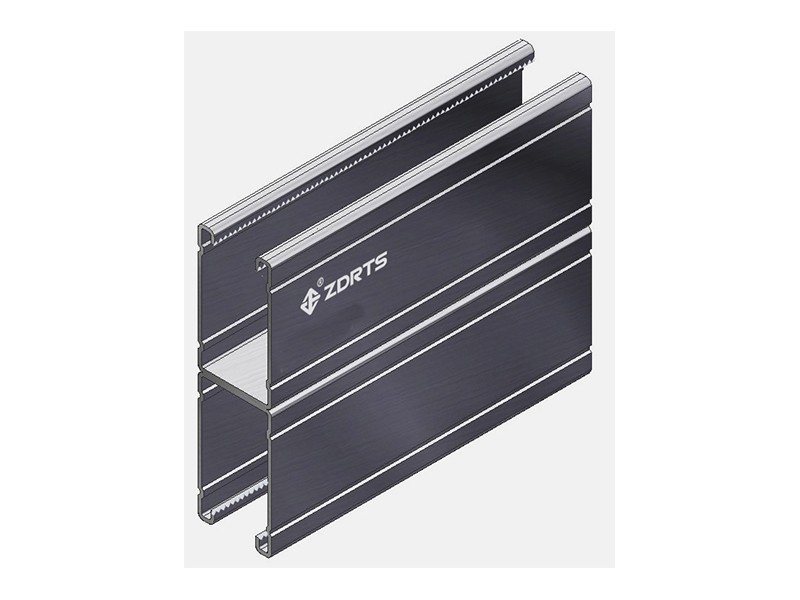

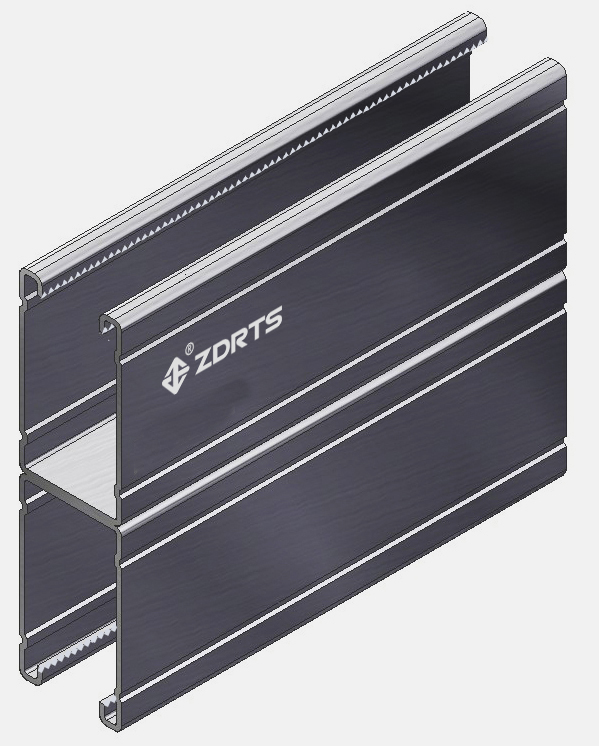

【長度】：3/ 6 meters
【厚度】：2.5mm
【外形】：144x41mm帶棱
【材質】：Q235B/Q345B
規格可以按照需求定制
021-68381285
正道瑞特斯
成品支架系統解決方案
正道瑞特斯
成品支架系統解決方案
正道瑞特斯
成品支架系統解決方案
所示荷載值遵循冷彎薄壁型鋼結構技術規范GB50018
并使用Min屈服強度Fy為200MPa
所示結果按照均布荷載，兩端簡支，同時撓度值對應大應力值
|
跨度 |
250 | 500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2250 | 2500 | 2750 | 3000 | |
|
推薦設計值（KN） |
Q235B | 50.00 | 28.00 | 18.50 | 14.00 | 11.00 | 9.50 | 8.20 | 7.25 | 6.35 | 5.50 | 5.00 |
4.50 |
|
Q345B |
75.00 |
40.00 |
28.00 | 20.00 | 16.00 | 13.35 | 12.00 | 10.50 | 9.20 | 8.35 | 7.50 | 6.80 | |
|
max撓度 |
Q235B |
0.10 | 0.20 | 0.40 | 0.70 | 1.00 | 1.50 | 2.10 | 2.70 | 3.40 | 4.10 | 5.00 | 5.80 |
| Q345B | 0.10 | 0.20 | 0.50 | 0.90 | 1.50 | 2.10 | 3.00 | 3.90 | 4.90 |
6.10 |
7.40 | 8.70 | |
